Cách đấu nối mạch điều khiển cổng và những lưu ý cần biết

Mạch điều khiển là bộ phận trung tâm giúp cổng tự động nhận lệnh từ remote, điều khiển motor và phối hợp với các thiết bị như cảm biến, công tắc hành trình hoặc đèn cảnh báo. Khi lắp mới hoặc thay thế bo mạch, việc đấu nối đúng sơ đồ là yếu tố quan trọng để hệ thống vận hành ổn định. Tuy nhiên, mỗi loại cổng và bộ điều khiển có cấu hình khác nhau, vì vậy người thực hiện cần hiểu nguyên lý chung và luôn đối chiếu tài liệu của nhà sản xuất trước khi cấp điện.

Mạch điều khiển cổng có chức năng gì?

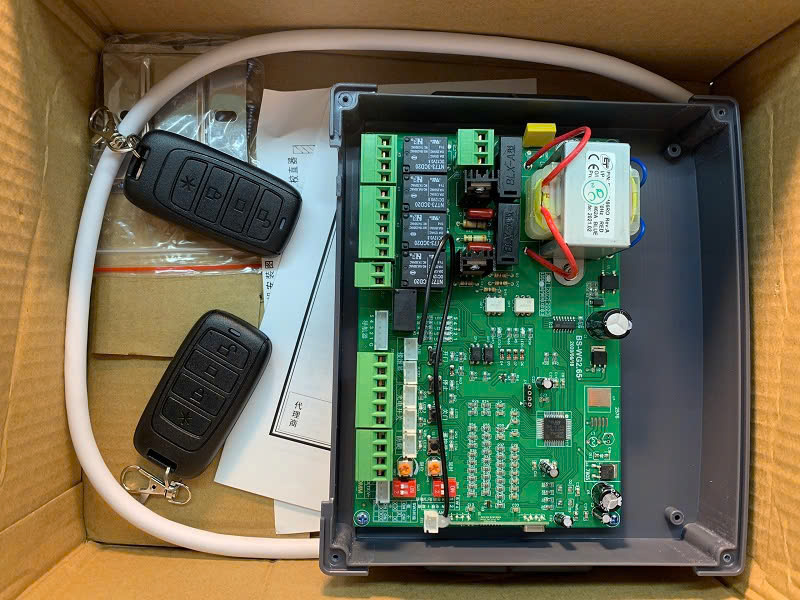

Mạch điều khiển có thể xem là trung tâm xử lý của hệ thống cổng tự động.

Khi người dùng bấm remote hoặc nút điều khiển, tín hiệu được gửi đến bo mạch. Mạch tiếp nhận lệnh, xử lý trạng thái hiện tại của cổng rồi điều khiển motor chạy theo hướng đóng hoặc mở.

Ngoài chức năng điều khiển motor, bo mạch còn có thể quản lý nhiều thiết bị khác như:

Remote điều khiển từ xa.
Bộ thu tín hiệu.
Nút nhấn tại chỗ.
Công tắc hành trình.
Cảm biến vật cản.
Đèn cảnh báo.
Còi báo.
Hệ thống kiểm soát ra vào.

Một số bo điều khiển còn cho phép cài đặt thời gian tự đóng, tốc độ vận hành hoặc chế độ phản ứng khi phát hiện vật cản.

Do đó, việc đấu nối không chỉ đơn giản là cấp điện cho motor mà cần đảm bảo các tín hiệu được kết nối đúng vị trí.

Tham khảo thêm: Cửa cổng tự động nhôm đúc

Các bộ phận thường kết nối với mạch điều khiển cổng

Trước khi tiến hành đấu nối, cần xác định rõ từng nhóm thiết bị trong hệ thống.

Nguồn điện

Bo mạch cần nguồn cấp phù hợp với thông số của nhà sản xuất.

Tùy thiết kế, hệ thống có thể sử dụng nguồn điện trực tiếp hoặc qua bộ chuyển đổi điện áp.

Đây là phần cần đặc biệt thận trọng. Không nên dựa vào màu dây hoặc kinh nghiệm từ một bo mạch khác để đấu nguồn vì sơ đồ giữa các thiết bị có thể không giống nhau.

Motor cổng

Motor là bộ phận tạo chuyển động cho cổng.

Bo mạch sẽ điều khiển motor chạy theo chiều đóng hoặc mở dựa trên tín hiệu nhận được.

Tùy loại motor, hệ thống dây kết nối có thể bao gồm dây nguồn, dây điều khiển chiều quay, dây tín hiệu hoặc dây cảm biến.

Khi thay bo điều khiển hoặc motor mới, cần kiểm tra khả năng tương thích giữa hai thiết bị.

Công tắc hành trình

Công tắc hành trình giúp hệ thống nhận biết khi cổng đã đóng hoặc mở đến vị trí giới hạn.

Khi nhận được tín hiệu này, bo mạch sẽ dừng motor để tránh tiếp tục kéo cổng quá hành trình.

Nếu đấu sai công tắc hành trình, cổng có thể:

Không dừng đúng vị trí.
Chạy quá giới hạn.
Chỉ chạy được một chiều.
Dừng bất thường giữa hành trình.

Vì vậy, đây là một trong những nhóm tín hiệu cần kiểm tra kỹ sau khi đấu nối.

Cảm biến an toàn

Cảm biến giúp phát hiện người, xe hoặc vật cản trên đường di chuyển của cổng.

Khi cảm biến gửi tín hiệu cảnh báo, bo điều khiển có thể dừng cổng hoặc đảo chiều tùy cách thiết lập.

Kết nối cảm biến sai có thể khiến cổng liên tục hiểu rằng phía trước đang có vật cản và không thể đóng được.

Bộ thu tín hiệu remote

Remote thường giao tiếp với bo mạch thông qua bộ thu tín hiệu.

Một số bo đã tích hợp sẵn bộ thu, trong khi một số hệ thống cần gắn module riêng.

Ngoài việc đấu đúng dây, remote còn phải được ghép mã với bộ thu thì mới có thể gửi lệnh đóng mở.

Nguyên tắc đấu nối mạch điều khiển cổng

Không có một sơ đồ duy nhất áp dụng cho tất cả các loại cổng. Tuy nhiên, có một số nguyên tắc chung cần tuân thủ.

Xác định đúng model của bo mạch

Trước tiên, cần tìm mã bo mạch hoặc model của bộ điều khiển.

Thông tin này thường được in trên:

Tem thiết bị.
Mặt bo mạch.
Hộp điều khiển.
Sách hướng dẫn.
Tài liệu kỹ thuật đi kèm.

Từ model này, người thực hiện có thể xác định sơ đồ chân đấu nối tương ứng.

Không nên sử dụng sơ đồ của một bo mạch có hình dáng tương tự nếu chưa chắc chắn chúng cùng model.

Đọc ký hiệu trên bo mạch

Các cổng kết nối thường được đánh dấu bằng ký hiệu.

Tùy nhà sản xuất, ký hiệu có thể liên quan đến:

Nguồn vào.
Motor.
Công tắc hành trình.
Cảm biến.
Nút nhấn.
Đèn cảnh báo.
Bộ thu tín hiệu.

Trước khi đấu, nên đối chiếu từng ký hiệu với tài liệu của thiết bị.

Nếu có bất kỳ chân nào không xác định được chức năng, không nên thử đấu ngẫu nhiên.

Ngắt hoàn toàn nguồn điện

Trước khi thao tác với dây dẫn hoặc bo mạch, cần ngắt nguồn điện của hệ thống.

Không chỉ tắt bằng remote hoặc công tắc điều khiển mà cần ngắt nguồn cấp thực tế.

Sau khi ngắt, nên kiểm tra lại để đảm bảo bo mạch không còn điện trước khi thao tác.

Đấu từng nhóm thiết bị

Một cách dễ kiểm soát là đấu theo từng nhóm thay vì kết nối tất cả dây cùng lúc.

Có thể thực hiện theo thứ tự:

Xác định và kiểm tra dây nguồn.
Xác định dây motor.
Kết nối công tắc hành trình.
Kết nối cảm biến.
Kết nối bộ thu hoặc nút điều khiển.
Kiểm tra lại toàn bộ trước khi cấp điện.

Cách làm này giúp dễ phát hiện lỗi hơn nếu hệ thống không hoạt động như mong muốn.

Trình tự kiểm tra trước khi cấp nguồn

Sau khi đấu nối, không nên bật nguồn ngay.

Trước tiên cần rà soát lại toàn bộ hệ thống.

Kiểm tra đầu dây

Đảm bảo dây đã được cố định chắc chắn, không có phần lõi đồng thừa ra ngoài gây nguy cơ chạm chập.

Các đầu dây không sử dụng cần được cách điện phù hợp.

Kiểm tra đúng vị trí cổng kết nối

So sánh từng dây với sơ đồ của nhà sản xuất.

Đặc biệt chú ý:

Dây nguồn.
Dây motor.
Dây hành trình.
Dây cảm biến.

Đây là những vị trí có thể ảnh hưởng trực tiếp đến hoạt động của hệ thống.

Kiểm tra dây bị kẹp hoặc hư hỏng

Dây dẫn không nên bị kẹp dưới vỏ hộp điều khiển hoặc nằm sát các bộ phận chuyển động.

Nếu lớp cách điện bị rách hoặc nứt, nên thay dây trước khi sử dụng.

Kiểm tra cơ khí của cổng

Trước khi thử motor, cũng cần đảm bảo thân cổng có thể di chuyển bình thường.

Nếu bánh xe bị kẹt hoặc cổng đang vướng vật cản, motor có thể chịu tải lớn ngay trong lần chạy thử đầu tiên.

Những lỗi thường gặp sau khi đấu nối

Sau khi cấp điện, hệ thống có thể xuất hiện một số lỗi do đấu dây hoặc cấu hình chưa đúng.

Motor chạy ngược chiều

Người dùng bấm lệnh mở nhưng cổng lại đóng hoặc ngược lại.

Nguyên nhân có thể liên quan đến cách kết nối motor hoặc thiết lập chiều chạy trên bộ điều khiển.

Không nên tự đổi dây ngẫu nhiên. Cần xem lại sơ đồ của motor và hướng dẫn cấu hình của bo mạch.

Cổng chỉ chạy một chiều

Nếu cổng chỉ mở mà không đóng hoặc chỉ đóng mà không mở, nên kiểm tra:

Công tắc hành trình.
Tín hiệu cảm biến.
Dây motor.
Lệnh điều khiển.

Một cảm biến được đấu hoặc cấu hình sai đôi khi cũng khiến hệ thống không cho phép cổng đóng.

Cổng không nhận remote

Nếu nút điều khiển trên bo vẫn hoạt động nhưng remote không phản hồi, nguyên nhân có thể nằm ở bộ thu hoặc quá trình ghép mã.

Cần kiểm tra:

Pin remote.
Tần số và chuẩn remote.
Bộ thu tín hiệu.
Quá trình đăng ký remote với bo mạch.

Motor chạy nhưng cổng không di chuyển

Trường hợp này có thể liên quan đến phần cơ khí hoặc hệ truyền động chứ không nhất thiết do mạch điều khiển.

Nên kiểm tra bánh xe, cơ cấu truyền lực và liên kết giữa motor với cổng.

Cổng tự dừng giữa hành trình

Một số nguyên nhân có thể gồm:

Công tắc hành trình gửi tín hiệu sai.
Cảm biến phát hiện nhầm vật cản.
Motor quá tải.
Nguồn điện không ổn định.
Bo điều khiển đang cài đặt sai.

Cần kiểm tra từng yếu tố thay vì liên tục bấm remote để ép cổng hoạt động.

Không nên tự đấu nối trong trường hợp nào?

Một số hệ thống đơn giản có thể kiểm tra dựa trên sơ đồ đi kèm. Tuy nhiên, với phần nguồn điện hoặc những bo mạch phức tạp, nên để kỹ thuật viên thực hiện.

Đặc biệt không nên tự đấu nếu:

Không xác định được model bo mạch.
Không có sơ đồ đấu nối.
Dây cũ không còn ký hiệu.
Hệ thống đã từng bị chập hoặc cháy.
Motor hoặc bo mạch bị ngập nước.
Cần thay đổi điện áp sử dụng.
Có nhiều thiết bị phụ kết nối cùng lúc.
Không xác định được dây nguồn và dây điều khiển.

Đấu nhầm có thể gây hỏng bo mạch, motor hoặc thiết bị ngoại vi.

Quan trọng hơn, thao tác với nguồn điện khi không có chuyên môn còn tiềm ẩn nguy cơ mất an toàn cho người thực hiện.

Có nên thay mạch điều khiển khác loại?

Trong một số trường hợp bo mạch cũ bị hỏng và không còn linh kiện thay thế, người dùng có thể cân nhắc sử dụng bộ điều khiển mới.

Tuy nhiên, không phải bo nào cũng có thể lắp thay trực tiếp.

Cần kiểm tra khả năng tương thích với:

Loại motor.
Điện áp.
Công suất motor.
Công tắc hành trình.
Cảm biến.
Remote.
Các chức năng đang sử dụng.

Nếu thay bo không tương thích, hệ thống có thể hoạt động không ổn định hoặc mất một số tính năng vốn có.

Do đó, trước khi thay, nên kiểm tra cả cấu hình motor và thiết bị ngoại vi.

Lưu ý khi sử dụng mạch điều khiển cổng lâu dài

Sau khi hệ thống được đấu nối và chạy ổn định, việc bảo vệ hộp điều khiển cũng rất quan trọng.

Bo mạch thường được lắp ngoài trời hoặc gần khu vực cổng nên dễ chịu ảnh hưởng của bụi, nước và độ ẩm.

Người dùng nên:

Giữ hộp điều khiển kín và khô.
Không để nước mưa chảy trực tiếp vào hộp.
Kiểm tra dây dẫn sau những trận mưa lớn.
Không tự ý đấu thêm thiết bị khi chưa xác định khả năng tương thích.
Kiểm tra nếu cổng bắt đầu đóng mở bất thường.
Không để côn trùng hoặc bụi tích tụ nhiều bên trong hộp điện.

Nếu cần thay bo điều khiển, motor hoặc kiểm tra hệ thống cổng tự động, người dùng có thể tham khảo thêm các thiết bị và giải pháp tại Cổng Hồng Môn để lựa chọn cấu hình phù hợp với hệ thống đang sử dụng.

Kết luận

Cách đấu nối mạch điều khiển cổng cần dựa trên đúng sơ đồ của từng bo mạch và motor thay vì áp dụng một cách đấu chung cho mọi hệ thống. Người thực hiện cần xác định rõ nguồn, motor, công tắc hành trình, cảm biến và các thiết bị điều khiển trước khi cấp điện. Nếu không có tài liệu kỹ thuật hoặc cần thao tác trực tiếp với nguồn điện, lựa chọn kỹ thuật viên có kinh nghiệm sẽ giúp hạn chế nguy cơ đấu sai và hư hỏng thiết bị.
